据悉，美国陆军工程兵团（USACE）已经成功开发出一种3D打印混凝土组合物技术，并取得了行业专利，开发的混凝土组合物将为建筑提供高结构强度。

  3D打印已经存在近30年，随着新型可打印材料的开发，已然可以用于构建日益复杂的零部件和产品。美国陆军工程兵团在开发3D打印技术方面处于领先地位，可快速建造军事和民用建筑。然而，3D建筑项目的一个重要限制因素是建造混凝土建筑物而不是水泥建筑。

  混凝土是岩石和石头的合成体，从而得到一定的强度，但混凝土本质上是不均匀的，因此，混凝土易堵塞机械设备，如3D打印机喷头。水泥则是一种均质混合物，不会堵塞机器，但不具备打印建筑所需的结构强度，并不能保证其在压力下不会崩塌。

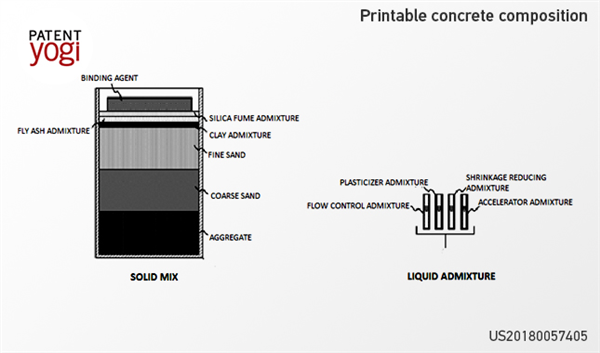

  因此，USACE发明了一种由固体混合物、水和各种液体混合物组成的可打印混凝土组合物。固体混合物包括骨料，粗砂，粘合剂和细砂。粘土添加剂、粉煤灰混合物和硅灰混合物。骨料，粗砂和细砂以约1:1:1的比例存在，而粘土掺合料，粉煤灰掺合料和硅灰掺合料分别以约1.5％，10％和5％的比例存在。这种固体混合物可以预包装可便于随后与现场的水和液体混合物结合以形成可打印的混凝土组合物。

    液体添加剂包括流动控制剂，增塑剂，促进剂和减缩剂。该流动控制混合物通过改变其可粘性来控制3D打印混凝土组合物的流变性。这改善了可打印混凝土组合物在高压下的流动和泵送。增塑剂混合物降低可打印混凝土组合物中使用的水量，减缩剂可降低干燥过程中组合物的开裂和收缩，而加速剂混合物可缩短凝固时间并增加可打印混凝土组合物的强度。

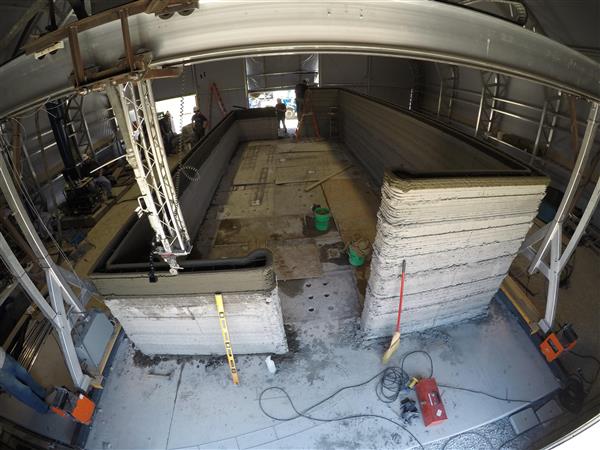

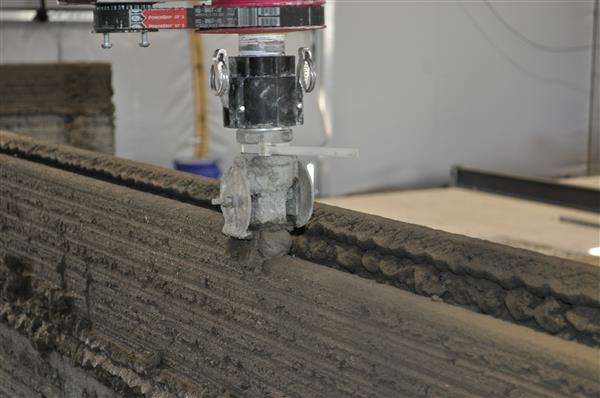

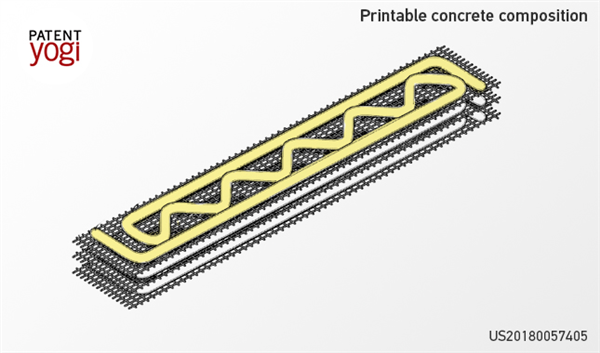

  这种新的混凝土组合物可以通过3D打印技术来构建高强度的建筑部件。一旦制备了可打印的混凝土组合物，使用者可以在不对组合物进行进一改性的情况下3D打印结构，另外还可以在混凝土组合物的层之间嵌入网以增强或稳定结构。

来源于：3ders.org
